城市道路路名牌设置规范

1　范围

本标准规定了城市道路路名牌的术语和定义、设计与制作、设置与安装、维护的要求。

本标准适用于南京市城市道路路名牌的设计、生产、安装和维护。其它道路可参照执行。

2　规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其新版本（包括所有的修改单）适用于本文件。

GB 17733-2008  地名 标志

GB/T 18833-2002  公共交通标志反光膜

GB/T 14152-2001  热塑性塑料管材耐外冲击性能试验方法 时针旋转法

CJJ 45-2006  城市道路照明设计标准

3　术语和定义

3.1　

路名牌

标示道路名称的地名标牌，由预埋件、支撑装置、连接件、牌面和牌面标识等组成，主要标示道路名称、方向指示等内容。

3.2　

城市道路

CJJ 45-2006中城市道路的定义适用于本标准。

4　设计与制作

4.1　尺寸要求

路名牌分为A型、B型、C型三种类型（见附录A）：

a) A型路名牌牌面宽度为1500～1510 mm、高度450～455 mm、厚度为40～45 mm，牌面下沿到地面高度2500～2550 mm；

b) B型路名牌牌面宽度为1200～1210 mm、高度360～365 mm、厚度为40～45 mm，牌面下沿到地面高度2500～2550 mm；

c) C型路名牌牌面宽度为800～810 mm、高度300～305 mm、厚度为5～45 mm。

4.2　牌面布局

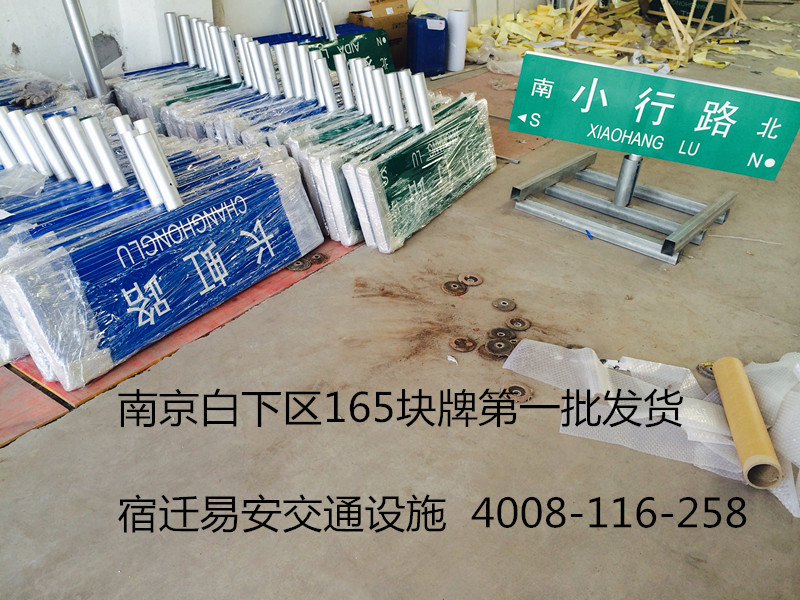

4.2.1　牌面由上下两部分组成。上部标示路名汉字、方向指示汉字，下部标示相应的路名拼音、方向指示英文字母和位置图形标识。

4.2.2　方向指示英文字母两侧用白色实心三角形标志标注位置，用白色实心圆表示道路起点或止点，尺寸规格见附录B。

4.2.3　具体牌面布局见附录B：

a) A型路名牌牌面布局见附录B图1～图5；

d) B型路名牌牌面布局见附录B图6～图10；

e) C型路名牌牌面布局见附录B图11～图15。

4.3　颜色

南北向路名牌为绿底白字，东西向路名牌为蓝底白字。

4.4　字体

汉字和英文字母字体为黑体，字体高度按表1所示的规格尺寸表示：

表1　字体高度

                          单位为毫米

4.5　性能

4.5.1　总体要求

路名牌各组成部分应选用经久耐用、耐腐蚀和高低温，并易购置的材料，牌面基本性能应符合GB 17733-2008中5.7的要求。

4.5.2　牌面

4.5.2.1　牌面宜采用金属材料、合成树脂类型板材（如聚碳酸脂、硬质聚氯乙烯板材或玻璃钢）。

4.5.2.2　牌面应能粘贴二级反光膜，反光膜的粘贴性能应符合GB/T 18833-2002中6.10的要求。

4.5.2.3　反光膜的逆反射系数应符合GB/T 18833-2002中6.2.1的要求。

4.5.2.4　牌面上反光膜（包括丝网印刷后的反光膜）各种颜色的亮度因素应符合GB/T 18833-2002中6.1.2的要求。

4.5.2.5　牌面应平整，平整度不大于3 mm/m。

4.5.2.6　按照GB/T 14152-2001中的试验方法，牌面应在10 ㎏·㎝冲击强度下不破损。

4.5.3　连接件

连接件应安装方便，连接牢固，设计强度应满足传递牌面不小于115 ㎏/㎡风载的要求。

4.5.4　支撑装置

A、B型路名牌应分别采用∮89*4 ㎜、∮76*4 ㎜的热镀锌管，热镀锌厚度不小于55 µm，表面可采用喷塑、烤漆等工艺处理。

4.5.5　预埋件

材料性能不低于Q235A，预埋筋顶端应加柱帽。
